تفاصيل المنتج:
|
| اسم المنتج: | جهاز استشعار محول بالموجات فوق الصوتية | البعد: | 50 * 17 * 6.5 ملم |
|---|---|---|---|
| القطر الخارجي: | 50 ملم | حساسية: | متوسط |
| إستعمال: | أقراص السيراميك للحام بالموجات فوق الصوتية | الكلمة الرئيسية: | حلقة سيراميك كهرضغطية Pzt8 |
| إبراز: | حلقة سيراميك بيزو لحام بالموجات فوق الصوتية,حلقة سيراميك بيزو Pzt8,حلقة سيراميك بيزو لمحول الطاقة بالموجات فوق الصوتية |
||

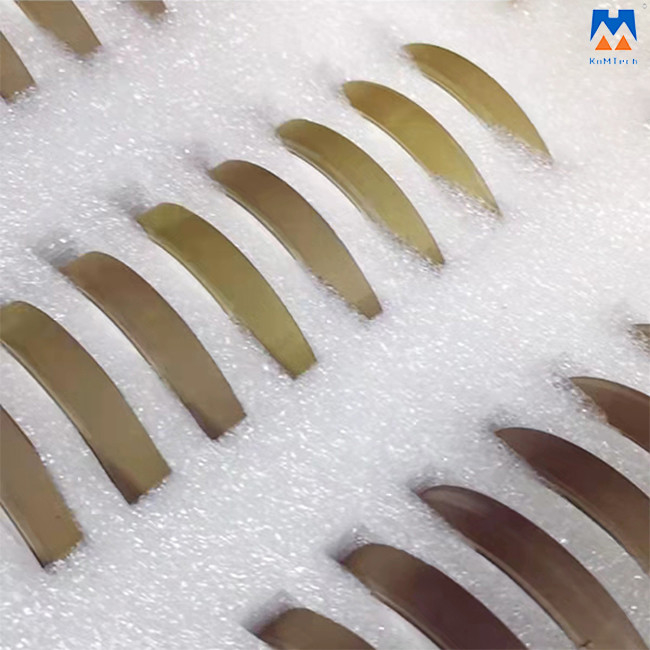

50 * 17 * 6.5 مم حلقة سيراميك بيزو Pzt8 مستشعر محول بالموجات فوق الصوتية لحام بالموجات فوق الصوتية
كيف تعمل مواد السيراميك الكهرضغطية؟
لوحة السيراميك الكهروإجهادية هي المكون الرئيسي للوحة الجرس (الجهاز) ، لذلك يطلق عليها عنصر كهرضغطية.السبب وراء قدرة الألواح الخزفية الكهرضغطية على إصدار صوت التصفير هو استخدام مبدأ التأثير الكهروإجهادي. التأثير الكهروإجهادي له تأثير كهرضغطية إيجابي وتأثير كهرضغطية معكوس نوعان.
التأثير الكهروإجهادي: عندما يتم تطبيق رقاقة السيراميك الكهروإجهادية على قوة خارجية ، فإن الشريحة الكهرضغطية ستنتج شحنة كهربائية ، وتسمى هذه الظاهرة التأثير الإيجابي الكهروإجهادي ؛على العكس من ذلك ، عندما يتم تطبيق المجال الكهربائي على اللوحة الكهروإجهادية ، فإن اللوحة الخزفية الكهروإجهادية ستنتج تشوهًا ميكانيكيًا ، ويكون إجهادها متناسبًا مع قوة المجال الكهربائي ، وهو ما يسمى التأثير الكهروإجهادي المعكوس ، كلما كان المجال الكهربائي أقوى الشدة ، كلما زادت سعة الاهتزاز.تسمى هذه الظاهرة التأثير الكهروإجهادي العكسي: تعمل جميع أنواع الأجهزة الخزفية الكهرضغطية باستخدام هذه الخاصية.
اين يستخدم السيراميك؟
بعض تطبيقات سيراميك بيزو:
1. محول التنظيف بالموجات فوق الصوتية
2. محول لحام بالموجات فوق الصوتية
3. محول الجمال بالموجات فوق الصوتية
4. محول الطاقة بالموجات فوق الصوتية تحت الماء
5. محول غاطس بالموجات فوق الصوتية
6. محول الفحص بالموجات فوق الصوتية
7. محول القطع بالموجات فوق الصوتية
8. محول الانحلال بالموجات فوق الصوتية
9. مستحلب بالموجات فوق الصوتية
المعايير الفنية:
| اسم المنتج | أقراص سيراميك كهرضغطية |
| البعد الخارجي | 50 ملم |
| البعد الداخلي | 17 ملم |
| سماكة | 6.5 ملم |
| حساسية | متوسط |
| قياس متوسط | صلب |
| إستعمال | اقراص سيراميك لمحول اللحام بالموجات فوق الصوتية |
الطرز الأخرى المتاحة:
| نموذج | السعة | خسارة | تردد الرنين | عوامل الاقتران | عامل الجودة الميكانيكية |
| CT (pF) | tgδ (٪) | FS (كيلوهرتز) | Kp (٪) | ق | |
| RSP-82-Φ10 × Φ5 × 2 | 265 | 0.3 | 154.7 | 53 | 800 |
| RSP-82-Φ13 × Φ5.3 × 2.2 | 455 | 0.3 | 126.8 | 53 | 800 |
| RSP-82-Φ15 × Φ6 × 2 | 670 | 0.3 | 110 | 53 | 800 |
| RSP-82-Φ18 × Φ8 × 7 | 265 | 0.3 | 89 | 53 | 800 |
| RSP-82-Φ20 × Φ8 × 6 | 400 | 0.3 | 82.9 | 53 | 800 |
| RSP-82-Φ20 × Φ10 × 5 | 425 | 0.3 | 77.3 | 53 | 800 |
| RSP-82-Φ25 × Φ10 × 5 | 750 | 0.3 | 66.3 | 53 | 800 |
| RSP-82-Φ25 × Φ12 × 5 | 690 | 0.3 | 62.7 | 53 | 800 |
| RSP-82-Φ30 × Φ10 × 5 | 1140 | 0.3 | 58 | 53 | 800 |
| RSP-82-Φ30 × Φ12 × 5 | 1075 | 0.3 | 55 | 53 | 800 |
| RSP-82-Φ32 × Φ12 × 5 | 1255 | 0.3 | 52.7 | 53 | 800 |
| RSP-82-Φ35 × Φ15 × 5 | 1425 | 0.3 | 46.4 | 53 | 800 |
| RSP-82-Φ38 × Φ15 × 5 | 1735 | 0.3 | 43.8 | 53 | 800 |
| RSP-82-Φ40 × Φ12 × 5 | 2075 | 0.3 | 44.6 | 53 | 800 |
| RSP-82-Φ40 × Φ15 × 5 | 1960 | 0.3 | 42.2 | 53 | 800 |
| RSP-82-Φ45 × Φ15 × 5 | 2565 | 0.3 | 38.7 | 53 | 800 |
| نموذج | السعة | خسارة | تردد الرنين | عوامل الاقتران | عامل الجودة الميكانيكية |
| CT (pF) | tgδ (٪) | FS (كيلوهرتز) | Kp (٪) | ق | |
| RSP-82-Φ45 × Φ17 × 5 | 2475 | 0.3 | 37.4 | 53 | 800 |
| RSP-82-Φ49 × Φ23 × 6 | 2225 | 0.3 | 32.2 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 5 | 3150 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 6.5 | 2425 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 7.5 | 2100 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 6 | 2495 | 0.3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 7 | 2135 | 0.3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6 | 2340 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6.5 | 2170 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 7 | 2005 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ55 × Φ20 × 8 | 2340 | 0.3 | 30.9 | 53 | 800 |
| RSP-82-Φ55 × Φ26 × 7 | 2390 | 0.3 | 28.6 | 53 | 800 |
| RSP-82-Φ60 × Φ30 × 10 | 1925 | 0.3 | 25.8 | 53 | 800 |
| RSP-82-Φ69 × Φ33 × 11 | 2380 | 0.3 | 22.7 | 53 | 800 |
| RSP-82-Φ70 × Φ30 × 10 | 2850 | 0.3 | 22.7 | 53 | 800 |
| RSP-82-Φ100 × 1.4-200 | 52000 | 0.3 | 23 | 53 | 800 |
سمات:
* استقرار جيد
* حساسية عالية
* حرارة منخفضة
* كفاءة اهتزاز عالية
المواد الكهرضغطيةمنسيراميك كهرضغطيةدiscs: PZT4 أو PZT5 أو PZT8 أو غيرها من المواد الكهرضغطية المطلوبة.
يمكن أيضًا تخصيص حلقات سيراميك كهرضغطية Pzt8 ، إذا كنت بحاجة إلى أحجام أخرى من حلقات السيراميك الكهرضغطية ، فلا تتردد في الاتصال بنا.
