تفاصيل المنتج:
|
| اسم المنتج: | حلقة سيراميك كهرضغطية | البعد: | 50 * 20 * 5 |
|---|---|---|---|
| سماكة: | 5 ملم | الوزن (عبوة واحدة): | 7.5 كجم |
| قطع من عبوة واحدة: | 108 قطعة | حساسية: | متوسط |
| إستعمال: | اقراص سيراميك لمحول اللحام بالموجات فوق الصوتية | أبعاد العبوة: | 30 * 30 * 26 سم |
| إبراز: | حلقة سيراميك بيزو بسمك 5 مم,حلقة سيراميك بيزو عالية الحساسية,حلقة سيراميك كهرضغطية بسمك 5 مم |
||
Rsp50 Pzt8 50 * 20 * 5حلقة سيراميك كهرضغطية لمحول طاقة بالموجات فوق الصوتية 20 كيلو هرتز
يتم تصنيف مواد السيراميك الكهرضغطية (PZT) على أنها سيراميك وظيفي.في المستشعرات ، تجعل من الممكن تحويل القوى ، والضغوط إلى إشارات كهربائية ، وفي المحولات والمشغلات بالموجات فوق الصوتية ، تقوم بتحويل الفولتية الكهربائية إلى اهتزازات فوق صوتية أو تشوهات للسيراميك الكهرضغطية بالموجات فوق الصوتية.يتم تصنيف مواد السيراميك الكهروضغطية وفقًا لتركيبها الكيميائي من ناحية ، وشروط التطبيق المحددة من ناحية أخرى.
المواد الكهرضغطيةمنسيراميك كهرضغطيةدiscs: PZT4 أو PZT5 أو PZT8 أو غيرها من المواد الكهرضغطية المطلوبة.
يمكن أيضًا تخصيص حلقات سيراميك كهرضغطية Pzt8 ، إذا كنت بحاجة إلى أحجام أخرى من حلقات السيراميك الكهرضغطية ، فلا تتردد في الاتصال بنا.
المعايير الفنية:
| اسم المنتج | أقراص سيراميك كهرضغطية PZT8 |
| السعة | ± 2950 |
| البعد الخارجي | 50 ملم |
| البعد الداخلي | 20 ملم |
| سماكة | 5 ملم |
| حساسية | متوسط |
| الوزن (عبوة واحدة) | 7.5 كجم |
| قطع من عبوة واحدة | 108 قطعة |
| قياس متوسط | صلب |
| إستعمال | اقراص سيراميك لمحول اللحام بالموجات فوق الصوتية |
نماذج أخرى متاحة:
| نموذج | السعة | خسارة | تردد الرنين | عوامل الاقتران | عامل الجودة الميكانيكية |
| CT (pF) | tgδ (٪) | FS (كيلوهرتز) | Kp (٪) | ق | |
| RSP-82-Φ10 × Φ5 × 2 | 265 | 0.3 | 154.7 | 53 | 800 |
| RSP-82-Φ13 × Φ5.3 × 2.2 | 455 | 0.3 | 126.8 | 53 | 800 |
| RSP-82-Φ15 × Φ6 × 2 | 670 | 0.3 | 110 | 53 | 800 |
| RSP-82-Φ18 × Φ8 × 7 | 265 | 0.3 | 89 | 53 | 800 |
| RSP-82-Φ20 × Φ8 × 6 | 400 | 0.3 | 82.9 | 53 | 800 |
| RSP-82-Φ20 × Φ10 × 5 | 425 | 0.3 | 77.3 | 53 | 800 |
| RSP-82-Φ25 × Φ10 × 5 | 750 | 0.3 | 66.3 | 53 | 800 |
| RSP-82-Φ25 × Φ12 × 5 | 690 | 0.3 | 62.7 | 53 | 800 |
| RSP-82-Φ30 × Φ10 × 5 | 1140 | 0.3 | 58 | 53 | 800 |
| RSP-82-Φ30 × Φ12 × 5 | 1075 | 0.3 | 55 | 53 | 800 |
| RSP-82-Φ32 × Φ12 × 5 | 1255 | 0.3 | 52.7 | 53 | 800 |
| RSP-82-Φ35 × Φ15 × 5 | 1425 | 0.3 | 46.4 | 53 | 800 |
| RSP-82-Φ38 × Φ15 × 5 | 1735 | 0.3 | 43.8 | 53 | 800 |
| RSP-82-Φ40 × Φ12 × 5 | 2075 | 0.3 | 44.6 | 53 | 800 |
| RSP-82-Φ40 × Φ15 × 5 | 1960 | 0.3 | 42.2 | 53 | 800 |
| RSP-82-Φ45 × Φ15 × 5 | 2565 | 0.3 | 38.7 | 53 | 800 |
| نموذج | السعة | خسارة | تردد الرنين | عوامل الاقتران | عامل الجودة الميكانيكية |
| CT (pF) | tgδ (٪) | FS (كيلوهرتز) | Kp (٪) | ق | |
| RSP-82-Φ45 × Φ17 × 5 | 2475 | 0.3 | 37.4 | 53 | 800 |
| RSP-82-Φ49 × Φ23 × 6 | 2225 | 0.3 | 32.2 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 5 | 3150 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 6.5 | 2425 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 7.5 | 2100 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 6 | 2495 | 0.3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 7 | 2135 | 0.3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6 | 2340 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6.5 | 2170 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 7 | 2005 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ55 × Φ20 × 8 | 2340 | 0.3 | 30.9 | 53 | 800 |
| RSP-82-Φ55 × Φ26 × 7 | 2390 | 0.3 | 28.6 | 53 | 800 |
| RSP-82-Φ60 × Φ30 × 10 | 1925 | 0.3 | 25.8 | 53 | 800 |
| RSP-82-Φ69 × Φ33 × 11 | 2380 | 0.3 | 22.7 | 53 | 800 |
| RSP-82-Φ70 × Φ30 × 10 | 2850 | 0.3 | 22.7 | 53 | 800 |
| RSP-82-Φ100 × 1.4-200 | 52000 | 0.3 | 23 | 53 | 800 |
سمات:
* استقرار جيد
* حساسية عالية
* حرارة منخفضة
* كفاءة اهتزاز عالية
بعض تطبيقات سيراميك بيزو:
1. محول التنظيف بالموجات فوق الصوتية
2. محول لحام بالموجات فوق الصوتية
3. محول الجمال بالموجات فوق الصوتية
4. محول الطاقة بالموجات فوق الصوتية تحت الماء
5. محول غاطس بالموجات فوق الصوتية
6. محول الفحص بالموجات فوق الصوتية
7. محول القطع بالموجات فوق الصوتية
8. محول الانحلال بالموجات فوق الصوتية
9. مستحلب بالموجات فوق الصوتية
إذا كنت بحاجة إلى أحجام أخرى من السيراميك الكهرضغطيةدiscs، لا تتردد فياتصل بنا.

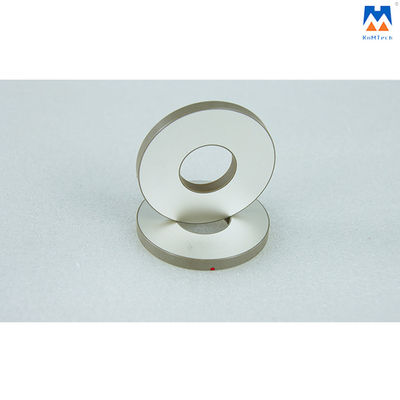

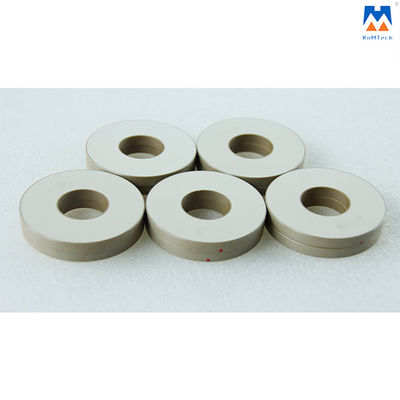

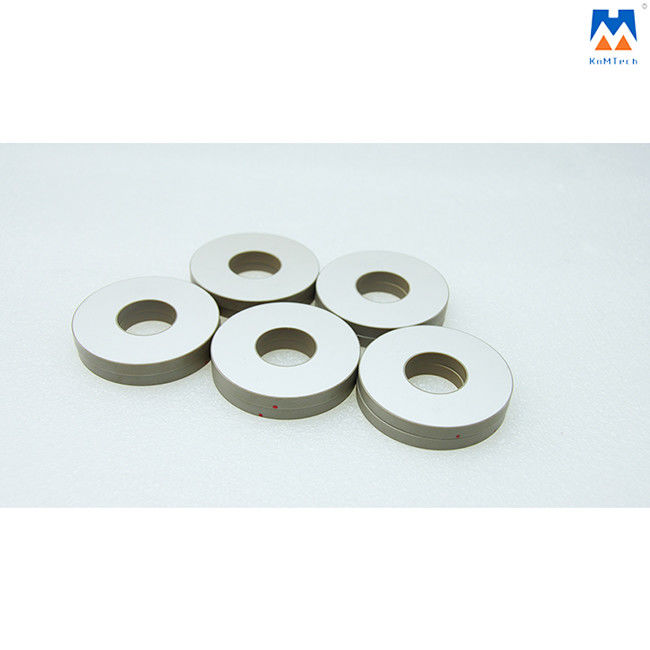

صور مفصلة:
