تفاصيل المنتج:
|
| اسم المنتج: | حلقة سيراميك كهرضغطية | البعد: | 50 * 20 * 5 ملم |
|---|---|---|---|
| سماكة: | 5 ملم | الوزن (عبوة واحدة): | 7.5 كجم |
| قطع من عبوة واحدة: | 108 قطعة | حساسية: | متوسط |
| إستعمال: | اقراص سيراميك لمحول اللحام بالموجات فوق الصوتية | أبعاد العبوة: | 30 * 30 * 26 سم |
| إبراز: | لوحة سيراميك كهرضغطية PZT,لوحة سيراميك كهرضغطية لمحول طاقة بالموجات فوق الصوتية,سمك 5 مم لوح سيراميك كهرضغطية |
||

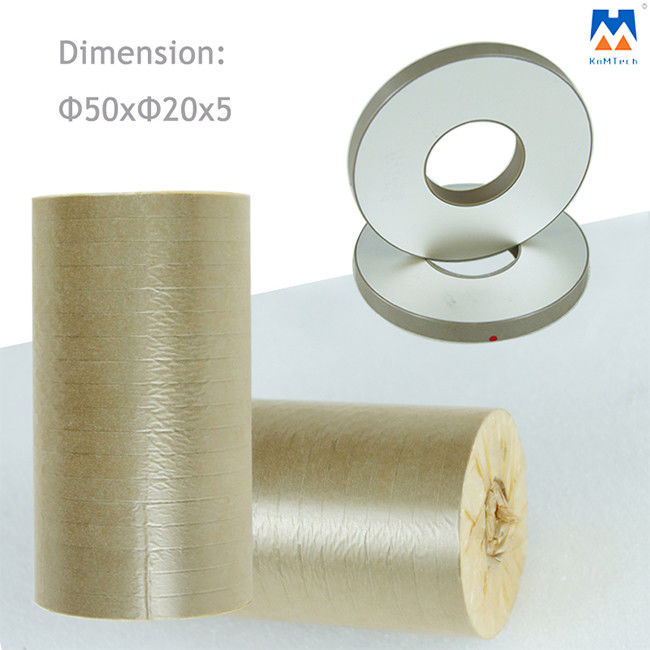

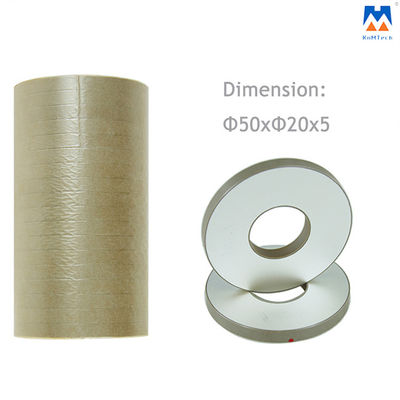

Rsp50 Pzt8 50 * 20 * 5 حلقة سيراميك كهرضغطية 50 مم للحام بالموجات فوق الصوتية
ما هو السيراميك الكهرضغطية؟
تسمى خاصية تحويل الطاقة الميكانيكية إلى طاقة كهربائية ، ومن الطاقة الكهربائية إلى طاقة ميكانيكية بالكهرباء الانضغاطية.وهذا يعني ، عندماسيراميك كهرضغطيةتتعرض للجهد ، فإنها سوف تتوسع أو تنكمش.
بشكل عام ، يتكون السيراميك من بلورات.تتكون كل بلورة من ذرات ذات شحنة كهربائية موجبة أو سالبة.تحتوي معظم السيراميك على شحنات كهربائية موجبة وسالبة.ولكن حتى في ظل الظروف الطبيعية ، فإن بعض الخزفيات العازلة للكهرباء في البلورات بها شحنات كهربائية موجبة وسالبة غير متوازنة ، مما يؤدي إلى شحنات كهربائية متحيزة (استقطاب تلقائي).
إذا تم تطبيق عملية الاستقطاب على السيراميك الفيروكهربائي ، يتم إنتاج السيراميك الكهروضغطي.عند التقديمجهد التيار المترددالىالسيراميك الكهروضغطي ، ستجذب الشحنات الكهربائية الخارجية أو تطرد مراكز الشحنات الكهربائية الموجبة والسالبة في السيراميك ،مما يتسبب في تمدد السيراميك أو تقلصه.
المعايير الفنية:
| اسم المنتج | أقراص سيراميك كهرضغطية PZT8 |
| السعة | ± 2950 |
| البعد الخارجي | 50 ملم |
| البعد الداخلي | 20 ملم |
| سماكة | 5 ملم |
| حساسية | متوسط |
| الوزن (عبوة واحدة) | 7.5 كجم |
| قطع من عبوة واحدة | 108 قطعة |
| قياس متوسط | صلب |
| إستعمال | اقراص سيراميك لمحول اللحام بالموجات فوق الصوتية |
أحجام أخرى متاحة:
| نموذج | السعة | خسارة | رنين تكرر |
عوامل الاقتران | ميكانيكي عنصر الجودة |
| CT (pF) | tgδ (٪) | FS (كيلوهرتز) | Kp (٪) | ق | |
| RSP-82-Φ10 × Φ5 × 2 | 265 | 0.3 | 154.7 | 53 | 800 |
| RSP-82-Φ13 × Φ5.3 × 2.2 | 455 | 0.3 | 126.8 | 53 | 800 |
| RSP-82-Φ15 × Φ6 × 2 | 670 | 0.3 | 110 | 53 | 800 |
| RSP-82-Φ18 × Φ8 × 7 | 265 | 0.3 | 89 | 53 | 800 |
| RSP-82-Φ20 × Φ8 × 6 | 400 | 0.3 | 82.9 | 53 | 800 |
| RSP-82-Φ20 × Φ10 × 5 | 425 | 0.3 | 77.3 | 53 | 800 |
| RSP-82-Φ25 × Φ10 × 5 | 750 | 0.3 | 66.3 | 53 | 800 |
| RSP-82-Φ25 × Φ12 × 5 | 690 | 0.3 | 62.7 | 53 | 800 |
| RSP-82-Φ30 × Φ10 × 5 | 1140 | 0.3 | 58 | 53 | 800 |
| RSP-82-Φ30 × Φ12 × 5 | 1075 | 0.3 | 55 | 53 | 800 |
| RSP-82-Φ32 × Φ12 × 5 | 1255 | 0.3 | 52.7 | 53 | 800 |
| RSP-82-Φ35 × Φ15 × 5 | 1425 | 0.3 | 46.4 | 53 | 800 |
| RSP-82-Φ38 × Φ15 × 5 | 1735 | 0.3 | 43.8 | 53 | 800 |
| RSP-82-Φ40 × Φ12 × 5 | 2075 | 0.3 | 44.6 | 53 | 800 |
| RSP-82-Φ40 × Φ15 × 5 | 1960 | 0.3 | 42.2 | 53 | 800 |
| RSP-82-Φ45 × Φ15 × 5 | 2565 | 0.3 | 38.7 | 53 | 800 |
| نموذج | السعة | خسارة | رنين تكرر |
عوامل الاقتران | ميكانيكي عنصر الجودة |
| CT (pF) | tgδ (٪) | FS (كيلوهرتز) | Kp (٪) | ق | |
| RSP-82-Φ45 × Φ17 × 5 | 2475 | 0.3 | 37.4 | 53 | 800 |
| RSP-82-Φ49 × Φ23 × 6 | 2225 | 0.3 | 32.2 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 5 | 3150 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 6.5 | 2425 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 7.5 | 2100 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 6 | 2495 | 0.3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 7 | 2135 | 0.3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6 | 2340 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6.5 | 2170 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 7 | 2005 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ55 × Φ20 × 8 | 2340 | 0.3 | 30.9 | 53 | 800 |
| RSP-82-Φ55 × Φ26 × 7 | 2390 | 0.3 | 28.6 | 53 | 800 |
| RSP-82-Φ60 × Φ30 × 10 | 1925 | 0.3 | 25.8 | 53 | 800 |
| RSP-82-Φ69 × Φ33 × 11 | 2380 | 0.3 | 22.7 | 53 | 800 |
| RSP-82-Φ70 × Φ30 × 10 | 2850 | 0.3 | 22.7 | 53 | 800 |
| RSP-82-Φ100 × 1.4-200 | 52000 | 0.3 | 23 | 53 | 800 |
سمات:
* استقرار جيد
* حساسية عالية
* حرارة منخفضة
* استهلاك منخفض للطاقة
* كفاءة اهتزاز عالية
* صوت واضح / ضغط صوت مرتفع
قبل الشحن ، نقوم دائمًا باختبار كل قرص سيراميك واحدًا تلو الآخر للتأكد من أنه يمكنه اجتياز مراقبة الجودة ، ولكل قرص سيراميك تقرير الاختبار الخاص به كما هو موضح:
يمكن استخدام أقراص السيراميك الكهرضغطية لمحولات اللحام بالموجات فوق الصوتية ومحولات الطاقة للقطع بالموجات فوق الصوتية.محولات التنظيف بالموجات فوق الصوتية وهلم جرا.
إذا كنت بحاجة إلى أحجام أخرى من السيراميك الكهرضغطيةدiscs، لا تتردد في الاتصال بنا.
صور مفصلة:
