تفاصيل المنتج:
|
| اسم المنتج: | سيراميك كهرضغطية 50 * 17 * 6.5 مم | البعد: | 50 * 17 * 6.5 |
|---|---|---|---|
| سماكة: | 6.5 ملم | حساسية: | متوسط |
| إستعمال: | اقراص سيراميك لمحول اللحام بالموجات فوق الصوتية | الكلمة الرئيسية: | حلقة سيراميك كهرضغطية |
| إبراز: | حلقة سيراميك كهرضغطية مقاس 50x17x6.5 مللي متر,حلقة سيراميك كهرضغطية للتنظيف بالموجات فوق الصوتية,حلقة سيراميك بيزو لمحول اللحام |
||

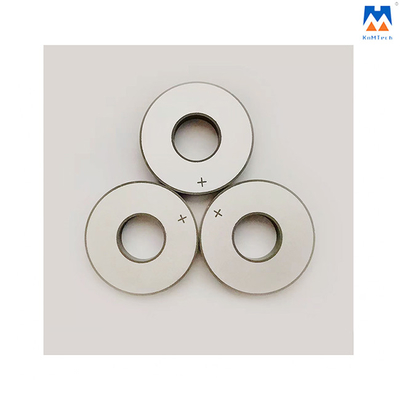

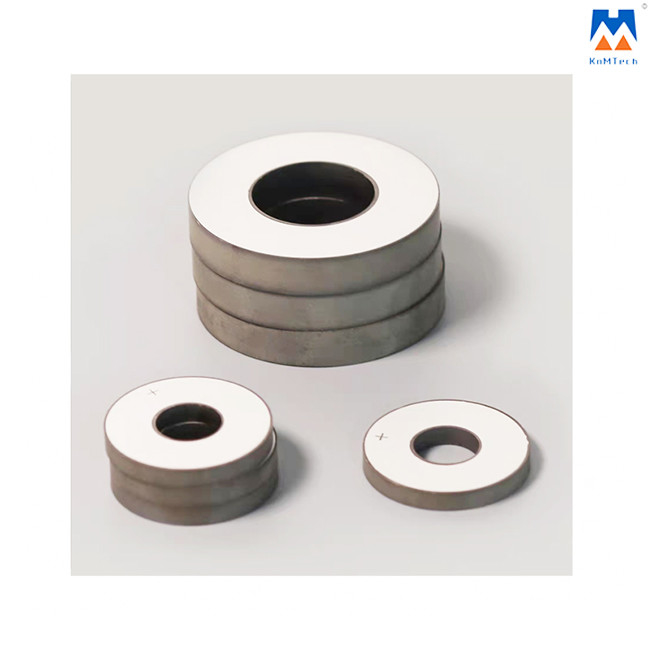

50 * 17 * 6.5mm حلقة سيراميك كهرضغطية للتنظيف بالموجات فوق الصوتية ولحام محول الطاقة
ما معنى السيراميك البيزو؟
الخزف البيزراميكي عبارة عن مواد خزفية وظيفية يمكنها تحويل الطاقة الميكانيكية والطاقة الكهربائية إلى بعضها البعض.يشير ما يسمى بالتأثير الكهروإجهادي إلى بعض الوسط تحت الضغط الميكانيكي ، حتى لو كان الضغط صغيرًا مثل الاهتزاز الصوتي ، مما ينتج عنه ضغط أو استطالة وتغيرات أخرى في الشكل ، مما يتسبب في شحن السطح العازل ، وهذا هو التأثير الإيجابي الكهرضغطية.على العكس من ذلك ، مع تطبيق مجال كهربائي مثير ، سينتج الوسط تشوهًا ميكانيكيًا يسمى التأثير الكهروضغطي العكسي.
اين يستخدم السيراميك؟
بعض تطبيقات سيراميك بيزو:
1. محول التنظيف بالموجات فوق الصوتية
2. محول لحام بالموجات فوق الصوتية
3. محول الجمال بالموجات فوق الصوتية
4. محول الطاقة بالموجات فوق الصوتية تحت الماء
5. محول غاطس بالموجات فوق الصوتية
6. محول الفحص بالموجات فوق الصوتية
7. محول القطع بالموجات فوق الصوتية
8. محول الانحلال بالموجات فوق الصوتية
9. مستحلب بالموجات فوق الصوتية
المعايير الفنية:
| اسم المنتج | أقراص سيراميك كهرضغطية |
| البعد الخارجي | 50 ملم |
| البعد الداخلي | 17 ملم |
| سماكة | 6.5 ملم |
| حساسية | متوسط |
| قياس متوسط | صلب |
| إستعمال | اقراص سيراميك لمحول اللحام بالموجات فوق الصوتية |
الطرز الأخرى المتاحة:
| نموذج | السعة | خسارة | تردد الرنين | عوامل الاقتران | عامل الجودة الميكانيكية |
| CT (pF) | tgδ (٪) | FS (كيلوهرتز) | Kp (٪) | ق | |
| RSP-82-Φ10 × Φ5 × 2 | 265 | 0.3 | 154.7 | 53 | 800 |
| RSP-82-Φ13 × Φ5.3 × 2.2 | 455 | 0.3 | 126.8 | 53 | 800 |
| RSP-82-Φ15 × Φ6 × 2 | 670 | 0.3 | 110 | 53 | 800 |
| RSP-82-Φ18 × Φ8 × 7 | 265 | 0.3 | 89 | 53 | 800 |
| RSP-82-Φ20 × Φ8 × 6 | 400 | 0.3 | 82.9 | 53 | 800 |
| RSP-82-Φ20 × Φ10 × 5 | 425 | 0.3 | 77.3 | 53 | 800 |
| RSP-82-Φ25 × Φ10 × 5 | 750 | 0.3 | 66.3 | 53 | 800 |
| RSP-82-Φ25 × Φ12 × 5 | 690 | 0.3 | 62.7 | 53 | 800 |
| RSP-82-Φ30 × Φ10 × 5 | 1140 | 0.3 | 58 | 53 | 800 |
| RSP-82-Φ30 × Φ12 × 5 | 1075 | 0.3 | 55 | 53 | 800 |
| RSP-82-Φ32 × Φ12 × 5 | 1255 | 0.3 | 52.7 | 53 | 800 |
| RSP-82-Φ35 × Φ15 × 5 | 1425 | 0.3 | 46.4 | 53 | 800 |
| RSP-82-Φ38 × Φ15 × 5 | 1735 | 0.3 | 43.8 | 53 | 800 |
| RSP-82-Φ40 × Φ12 × 5 | 2075 | 0.3 | 44.6 | 53 | 800 |
| RSP-82-Φ40 × Φ15 × 5 | 1960 | 0.3 | 42.2 | 53 | 800 |
| RSP-82-Φ45 × Φ15 × 5 | 2565 | 0.3 | 38.7 | 53 | 800 |
| نموذج | السعة | خسارة | تردد الرنين | عوامل الاقتران | عامل الجودة الميكانيكية |
| CT (pF) | tgδ (٪) | FS (كيلوهرتز) | Kp (٪) | ق | |
| RSP-82-Φ45 × Φ17 × 5 | 2475 | 0.3 | 37.4 | 53 | 800 |
| RSP-82-Φ49 × Φ23 × 6 | 2225 | 0.3 | 32.2 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 5 | 3150 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 6.5 | 2425 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 7.5 | 2100 | 0.3 | 34.6 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 6 | 2495 | 0.3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 7 | 2135 | 0.3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6 | 2340 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6.5 | 2170 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 7 | 2005 | 0.3 | 31.8 | 53 | 800 |
| RSP-82-Φ55 × Φ20 × 8 | 2340 | 0.3 | 30.9 | 53 | 800 |
| RSP-82-Φ55 × Φ26 × 7 | 2390 | 0.3 | 28.6 | 53 | 800 |
| RSP-82-Φ60 × Φ30 × 10 | 1925 | 0.3 | 25.8 | 53 | 800 |
| RSP-82-Φ69 × Φ33 × 11 | 2380 | 0.3 | 22.7 | 53 | 800 |
| RSP-82-Φ70 × Φ30 × 10 | 2850 | 0.3 | 22.7 | 53 | 800 |
| RSP-82-Φ100 × 1.4-200 | 52000 | 0.3 | 23 | 53 | 800 |
سمات:
* استقرار جيد
* حساسية عالية
* حرارة منخفضة
* كفاءة اهتزاز عالية
المواد الكهرضغطيةمنسيراميك كهرضغطيةدiscs: PZT4 أو PZT5 أو PZT8 أو غيرها من المواد الكهرضغطية المطلوبة.
يمكن أيضًا تخصيص حلقات سيراميك كهرضغطية Pzt8 ، إذا كنت بحاجة إلى أحجام أخرى من حلقات السيراميك الكهرضغطية ، فلا تتردد في الاتصال بنا.
