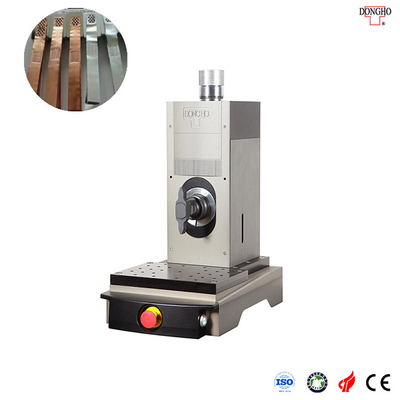

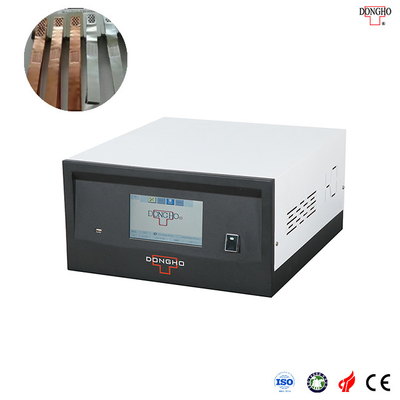

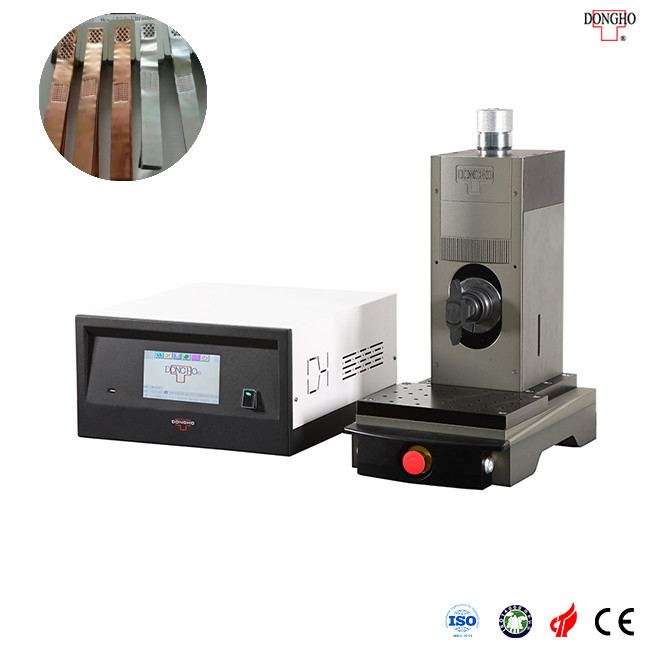

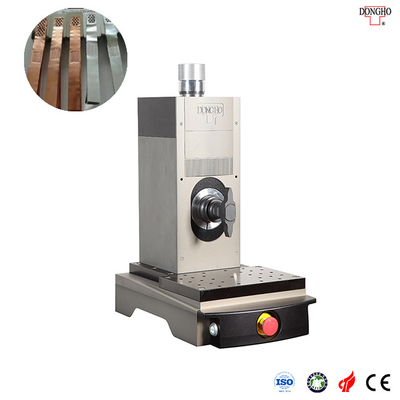

معدات لحام المعادن بالموجات فوق الصوتية لبطارية الليثيوم

معدات لحام المعادن بالموجات فوق الصوتية لبطارية الليثيوم

اللحام المعدني بالموجات فوق الصوتية هو استخدام عشرات الآلاف من موجات الاهتزاز عالية التردد في الثانية الواحدة لنقل قطعتي عمل معدنيين إلى السطح ليتم لحامهما ، ثم تطبيق الضغط اللازم ، بحيث يتم احتكاك السطح المعدني وتكوين اندماج بين الجزيئات طبقات لتحقيق الغرض من اللحام.لحام المعدن بالموجات فوق الصوتية سريع ، موفر للطاقة ، قوة لحام عالية ، موصلية كهربائية جيدة ، ليس له شرارة ، وقريب من المعالجة الباردة.

في تقنية بطارية الليثيوم ، هناك ثلاث طرق لحام معدنية متضمنة: رقائق النحاس / الألومنيوم إلى TAB و TAB إلى TAB و TAB إلى ناقل.نظرًا لأن نهايات اللحام المعدنية مصنوعة من معادن مختلفة السماكة والمواد ، فإن أحد طرفي (TAB) سميك نسبيًا (على سبيل المثال 0.2 مم) والطرف الآخر يتكون من عدة طبقات من الألواح المعدنية الرقيقة للغاية ، وهو أمر صعب.بالمقارنة مع اللحام النقطي بالمقاومة ولحام شعاع الليزر ، يعد لحام المعدن بالموجات فوق الصوتية عملية اتصال أكثر مثالية لتطبيقات بطاريات الليثيوم أيون.يعتمد لحام البقعة المقاومة على مقاومة المادة لتوليد حرارة للتوصيل.ومع ذلك ، فإن رقائق الألومنيوم والرقائق النحاسية المستخدمة بشكل شائع في صناعة البطاريات تتمتع بمقاومة منخفضة للغاية ، كما أن طبقة الأكسيد القوية المتكونة على سطح رقائق الألومنيوم تمنع تطبيقات لحام البقعة المقاومة.يعتبر لحام شعاع الليزر حساسًا جدًا للفجوة بين طبقات المواد في طرفي اللحام ، في حين أن عمليات اللحام بالموجات فوق الصوتية للمعادن لا تواجه هذه المشكلات.يمكن للمشغل الفريد لآلة اللحام بالموجات فوق الصوتية Dongho أن يجعل النقل الموفر للطاقة بالموجات فوق الصوتية إلى رأس اللحام ، وجودة اللحام مضمونة ، وآلة اللحام بالموجات فوق الصوتية سهلة التشغيل ، ودائرة حماية إلكترونية مدمجة ، وآمنة للاستخدام ، ويمكن استخدامها في لحام المواد المعدنية المتشابهة أو المختلفة.يمكن تقليل تأثير درجة حرارة المادة إلى الحد الأدنى (لا تتجاوز درجة حرارة منطقة اللحام 50٪ من درجة حرارة الانصهار المطلقة للمعدن الذي يتم لحامه) ، بحيث لا يتغير الهيكل المعدني ، لذا فهو مناسب لـ تطبيقات اللحام في المجال الإلكتروني.

سمات:

* نظام تشغيل iQS من الجيل السادس ، حماية بكلمة مرور متعددة المستويات مع إذن هرمي ؛

* يمكن دعمها لـ MES و DPS لإدارة البيانات في الوقت الفعلي ؛

* تحديد ملامح عملية اللحام.

* منفذ مسح مدمج يدعم أربع ماركات من مسدسات المسح لتتبع البيانات ؛

* صنعة مستقرة.

* أوضاع لحام متعددة ؛

* وظائف متعددة متاحة لدمج خط إنتاج أوتوماتيكي.

المقياس التقني:

تطبيق:

صناعة مركبات الطاقة الجديدة.أصبح لحام عمود الدوران على حزمة بطارية الليثيوم للسيارات الكهربائية شائعًا الآن ، بالإضافة إلى لحام تسخير الأسلاك وتسخير الأسلاك داخل السيارة ولحام تسخير الأسلاك والطرف.
مهنة الطب.التطبيق الأكثر شيوعًا هو لحام الدبوس على دوائر متكاملة في المعدات الطبية.لا تتطلب العملية غراء أو مواد لاصقة ، فقط ربط مادة الجسم.مثل أجهزة تنظيم ضربات القلب المستخدمة في علاج المرضى وأجهزة الاستشعار المزروعة في الجسم.بالإضافة إلى ذلك ، يستخدم اللحام بالموجات فوق الصوتية على نطاق واسع في تصنيع القسطرة الوريدية ، ومرشحات الدم / الغاز ، وآلات غسيل الكلى ، والصمامات ، والمرشحات.
صناعة الإلكترونيات والكمبيوتر.تستخدم في الرقائق والمحركات والمكثفات وذاكرة فلاش والمعالجات الدقيقة والمحولات وغيرها من المنتجات.تجمع عملية اللحام بين المعدن الرقيق ، عادةً من الألومنيوم أو النحاس ، مع مادة سميكة لتوصيل الأسلاك والدوائر بسلاسة.يمكنه توصيل الدوائر بسهولة على لوحة الدوائر ، مما يجعلها مثالية للهواتف الذكية وأجهزة الكمبيوتر.
صناعة الفضاء.عند تصنيع أجزاء المحرك ، يتم لحام المواد المعدنية غير الحديدية مثل الألومنيوم بالفولاذ.بعد اللحام ، تتمتع المكونات بقوة سحب عالية ، وحجم دقيق ، ومظهر جميل.يمكنها أيضًا تلبية متطلبات أداء الختم ومقاومة الصدمات للغرفة المغلقة بعد اللحام.
صناعة التبريد.تم استخدام الأنابيب النحاسية كمكونات لنظام التبريد وتكييف الهواء.لأن النحاس كان غالي الثمن ، تم استخدام أنابيب الألمنيوم بدلاً من ذلك.ومع ذلك ، بغض النظر عن استخدام أنابيب النحاس أو الألومنيوم ، يمكن استخدام الموجات فوق الصوتية في لحام الصفائح أو الختم.
