تفاصيل المنتج:
|
| اسم المنتج: | آلة لحام الأسلاك المعدنية حبلا | تكرر: | 20 كيلو هرتز |
|---|---|---|---|
| قوة: | 4000 واط | حجم HMI: | 10.1 بوصة تعمل باللمس ملونة |
| الجهد االكهربى: | 230V 3PNE ، ± 10٪ ؛ 50-60 هرتز | شوط الأسطوانة (مم): | Φ100 * 50 مم |
| التحكم في ضغط الهواء: | الصمامات النسبية | تطبيق: | لحام المعادن ، لحام النحاس |
| إبراز: | 4000W النحاس لحام,لحام النحاس بالموجات فوق الصوتية,230V آلة لحام المعادن بالموجات فوق الصوتية |
||

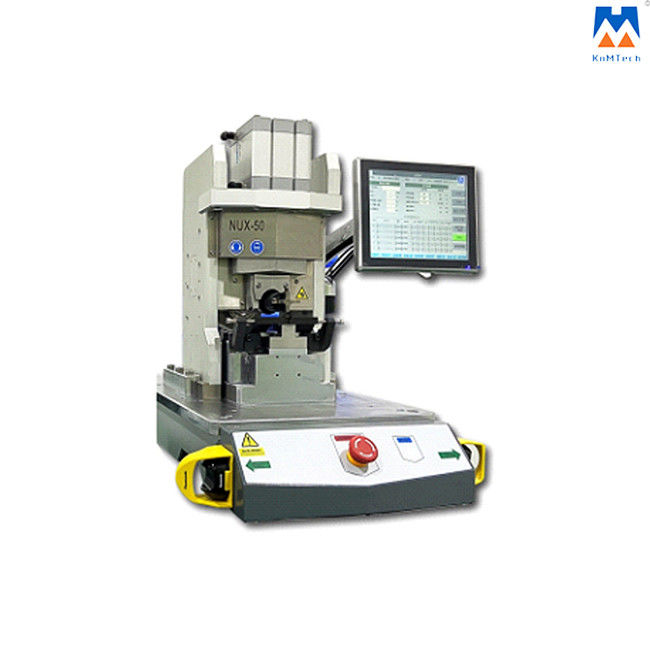

صناعة السيارات الهوائية 130 كجم 4000 واط لحام المعادن بالموجات فوق الصوتية
مكبس اللحام بالموجات فوق الصوتية:
* جسم الطائرة 7075 من سلسلة Alcoa عالية الكثافة من سبائك الألومنيوم ، معدات ذات كثافة عالية ، تطبيق وكالة فضاء مرن ؛
* أربع مجموعات من كتلة انزلاق دليل السكك الحديدية من النوع الزائد ، دقة تكرار عالية ، تعمل بسلاسة
* أسطوانة محرك Festo الألمانية ، مكونات تعمل بالهواء المضغوط SMC اليابانية ، تعمل بسرعة ، واستجابة مستقرة ويمكن أن يصل ضغط اللحام الأقصى إلى 5000 N
* نظام التشفير الخطي عالي الدقة من سويسرا Baumer ، يمكن أن تصل دقة الموقع إلى 0.01 مم
* نظام استشعار الضغط عالي الدقة ، يمكن أن تصل دقة العمل إلى 1N
* رصد بيانات المسافة والضغط في الوقت الحقيقي في عملية اللحام
* يمكن لنظام الرنين الثلاثي أن يدور في جسم الطائرة 360 درجة
* الحد من دقة السكتة الدماغية الميكانيكية نظام التعريفي الكهروضوئي غير المتصل ، وآمن للاستخدام
نظام اللمس:
* واجهة تفاعلية ملونة تعمل باللمس مقاس 10.1 بوصة
* شريحة نظام متعددة النواة ، استجابة النظام أسرع
* تم اعتماد نظام التحكم القوي فائق الذكاء SIT
* 3 أنواع من وضع الزناد بالموجات فوق الصوتية و 6 أنواع من وضع اللحام لتلبية احتياجات العملاء
* 6 أنواع من مخطط مراقبة الجودة و 2 إخراج منحنى بيانات اللحام
* يمكن تخزين 99 مجموعة من خطط لحام المنتج وعشرات الآلاف من مجموعات بيانات إخراج اللحام
* لديه وظيفة نقل بيانات خرج اللحام بالشبكة ، والتي يمكن توصيلها بنظام MES للعميل لتوفير إدارة عملية جودة اللحام الذكية ووظيفة التتبع
نظام الموجات فوق الصوتية:
* التردد: 20 كيلو هرتز الطاقة: 4000 واط

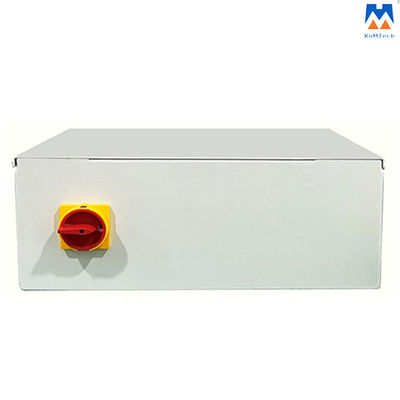

* استوردت ألمانيا مولد التردد الأوتوماتيكي الرقمي المطارد بالموجات فوق الصوتية
* مع وظيفة تعويض السعة التلقائية ، خرج طاقة مستقر ، جودة لحام أكثر موثوقية
* في الوقت الحقيقي تردد لحام شاشة LED وعرض الطاقة
* توفير إنذار غير طبيعي: تردد غير طبيعي ، تيار كبير جدًا ، طاقة زائدة ، درجة حرارة عالية جدًا ، إلخ.

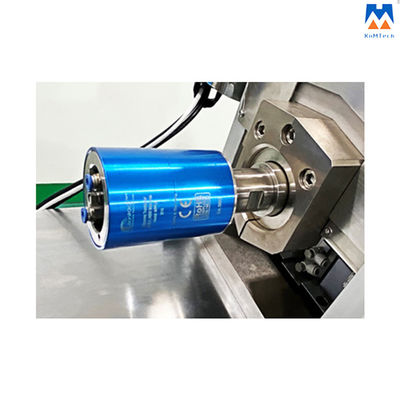

* محول طاقة بالموجات فوق الصوتية مستورد من ألمانيا ، قيمة السعة من P إلى P تصل إلى 20 ميكرون
* محول الطاقة ومعدل السعة مصنوع من مادة سبائك التيتانيوم سهل الفك وليس من السهل إتلافه.الكسب المختلف لمعدل السعة اختياري
* يمكن أن تقدم خدمة ضمان الجودة الطويلة
نظام التحكم:
* وحدة تحكم فيلدبوس ألمانيا بيكهوف ، دقيقة ومستقرة
* وحدة التحكم في الصمام النسبي الهوائي الياباني SMC المتكامل ، التحكم الرقمي الذكي لضغط اللحام ، يضمن استقرار التحكم في دقة الضغط
* إدراك نفس تقنية ضغط اللحام متعدد الأقسام
* دعم التعرف على رمز الباركود متعدد العلامات التجارية مسح وظيفة البندقية
* دعم شبكة الدولة RS485 RS232 لنقل البيانات
* دعم وظيفة الوصول إلى بيانات USB
* دعم وحدة التحكم في الاتصال المباشر الشخصي للكمبيوتر الشخصي
* مع توسيع منفذ الإخراج 2 في 2
* مساحة التخزين الداخلية للجهاز 16 جيجا
تركيبات اللحام:
* تصميم كل مجموعة من تركيبات اللحام بشكل مستقل وفقًا لمظهر منتج العميل ومتطلبات اللحام
* مواد رأس اللحام بالموجات فوق الصوتية مصنوعة من مسحوق الصلب المستورد من أوروبا وأمريكا.بعد المعالجة الحرارية ، يمكن أن تصل الصلابة إلى 62 ~ 63 درجة.تتميز بصلابة مقاومة عالية للاهتراء وصلابة عالية بحيث يمكن أن يكون لرأس اللحام عمر خدمة أطول
* يتم تحليل كل رأس لحام بواسطة برنامج محاكاة لضمان أفضل خطة إنتاج
* تردد مركز رأس اللحام: 19950 ± 100 هرتز
* فقدان الطاقة لرأس اللحام أقل من 200 واط
* قاعدة سندان اللحام مصنوعة من قوالب فولاذية مستوردة من اليابان ، مما يضمن عمر الخدمة الكامل لها
المواصفات الفنية:
| مولد الموجات فوق الصوتية | |
| واجهة HMI | 10.1 بوصة تعمل باللمس ملونة |
| نظام التحكم بالحركة | تحكم هوائي |
| التردد (كيلو هرتز) | 20 كيلو هرتز |
| قوة (W) | 4000 واط |
| تعديل التردد | تتبع التردد التلقائي الذكي |
| التشفير الخطي | عرض رقمي |
| دقة الموقف (مم) | الدقة ± 0.02 مم |
| شوط الاسطوانة (مم) | Φ100 * 50 مم |
| التحكم في ضغط الهواء | الصمامات النسبية |
| تنبيه المولد | شذوذ التردد / التيار الزائد / الطاقة الزائدة / درجة الحرارة الزائدة |
| الرطوبة النسبية | 30٪ -90٪ بدون تكاثف |
| درجة حرارة التشغيل | 5 درجة مئوية إلى + 55 درجة مئوية |
| مصدر الهواء | يجب أن يكون الهواء المضغوط نظيفًا وجافًا وخاليًا من مواد التشحيم |
| الجهد (V) | 230V 3PNE ، ± 10٪ ؛ 50-60 هرتز |
| البعد (L * W * H) مم | 560 * 612 * 750 ملم |
| الوزن (كجم) | حوالي 130 كجم |
| مراقب | |
| نظام التحكم | نظام التحكم الذكي SIT |
| اللغة (رمز) | صيني / ياباني / انجليزي / كوري |
| ماكس ضغط الهواء (الأم) | 0.8 ميجا باسكال |
| وقت اللحام الأقصى (S) | 5S |
| وحدة الحجم | مم / بوصة |
| وحدة القوة | مبا / بار / بسي / كبا |
| طريقة الزناد | الوقت / الضغط / الموقف |
| طريقة اللحام | وضع الوقت / الوضع النسبي / الوضع المطلق / وضع الطاقة / الطاقة القصوى / ضغط الذروة |
| نطاق القدرة (W) | ≤ 4000 واط |
| وقت اللحام الأقصى (S) | 5S |
| التحكم في السعة | فترة واحدة من السعة / السعة المقسمة |
| رقابة جودة | الوقت / الموضع النسبي / الموقف المطلق / الطاقة / القوة |
| منحنى اللحام | 3 مجموعات |
| طريقة تشغيل الهواء | قياسي / متعدد المراحل |
| نطاق ضغط الهواء (الأم) | 0.05 ميجا باسكال |
| أقصى ضغط (N) | 5000N |
| إدارة المعلمات | 99 مجموعة |
سمات:
* هيكل لحام هيكل قوي
* المكونات الأساسية لحام بالموجات فوق الصوتية المستوردة
* نظام التحكم المتقدم في الأجهزة والبرامج
* أكثر من 10 سنوات من الخبرة الفنية في اللحام بالموجات فوق الصوتية
* مقر الدعم الفني في ألمانيا
* تصميم وإنتاج تركيبات احترافية
* 7 * 24 ساعة لفريق خدمة ما بعد البيع المحلي
* أداء تكلفة شامل للغاية
صور مفصلة:
