3200 واط محول بالموجات فوق الصوتية مع محول ومقاومة منخفضة

3200 واط محول بالموجات فوق الصوتية مع محول ومقاومة منخفضة

محول الطاقة بالموجات فوق الصوتية ، ويسمى أيضًاالهزاز بالموجات فوق الصوتية ، هو جهاز يحول الطاقة الكهربائية إلى طاقة ميكانيكية عن طريق التأثير الكهروضغطي للسيراميك الكهرضغطية.في عملية اللحام بالموجات فوق الصوتية في تطبيقات مختلفة ، فإن المطابقة بين كل وحدة بالموجات فوق الصوتية مهمة للغاية ، والوحدة مثل مولد الموجات فوق الصوتية ، ومحول الطاقة ، وبوق اللحام لتشكيل نظام الموجات فوق الصوتية الكامل الذي يمكن الإشارة إليه على أنه مطابق.

تعد مطابقة التردد بين محول الطاقة بالموجات فوق الصوتية والمولد أحد العوامل التي تؤثر على أداء اللحام.بادئ ذي بدء ، نظرًا لأن محول الطاقة بالموجات فوق الصوتية لا يمكنه العمل إلا بتردد الرنين الخاص به ، لذا يجب أن يعمل كل من مولد الموجات فوق الصوتية والمعزز والقالب (رأس اللحام) بهذا التردد.بشكل عام ، لا يزيد هذا الاختلاف عن ± 0.1 كيلو هرتز ، وكلما كان أصغر ، كان ذلك أفضل.ينصح بشدة أن يكون تردد رأس اللحام الداعم أقل من تردد محول الطاقة بحوالي 0.1 كيلو هرتز (تردد إشارة صغير).بمعنى ، إذا كان التردد المقاس بالإشارة الصغيرة لمحول الطاقة الأصلي هو 14.85 كيلو هرتز ، فإن التردد المثالي بعد الاتصال برأس اللحام هو14.75 كيلو هرتز.في الوقت نفسه ، يجب أن يؤخذ في الاعتبار أنه بعد توصيل محول الطاقة بقرن اللحامو يجب أن تصبح قمة تردد الطنين في النظام حادة جدًا ، أي أن عرض النطاق الترددي ضيق جدًا ، بينما يكون عامل الجودة الميكانيكي كبيرًا جدًا ،يمكن أن يؤدي التحول الصغير في التردد إلى زيادة كبيرة في الممانعة ، مما قد يؤدي إلى حماية التحميل الزائد للمولد فوق الصوتي أو السيراميك المكسور ، وما إلى ذلك. لذلك ، لا يمكن المبالغة في التأكيد على أهمية مطابقة التردد.

المعايير الفنية:

التعليمات:

س: ما هو هيكل محول الطاقة PZT؟
ج: يتكون محول الطاقة من غلاف ، وطبقة مطابقة ، ومحول قرص من السيراميك ، ودعامة ، وكابل صادر ، ومستقبل مصفوفة Cymbal.

س: ما هو عمر محول الطاقة؟
ج: بشكل عام ، يعتمد ذلك على جودة محول الطاقة.يتم معالجة جميع محولات الطاقة لدينا بشكل كبير وتعتمد السيراميك PZT المتفوق.سيكون العمر أكثر من 5 سنوات.

س: ما هي وسائل 1 / 2-20UNF؟
ج: إنه نوع من كود الخيط الأمريكي ، 1/2 يعني 1/2 بوصة من القطر ، و 20 يعني أن هناك 20 خيطًا في البوصة.

س: هل لديك ورقة معلمات لكل محول تقوم بشحنه؟

ج: نعم ، نقوم بذلك ، كل محول طاقة نوفره يأتي مع ورقة معلمات محددة ورقمها التسلسلي الخاص.

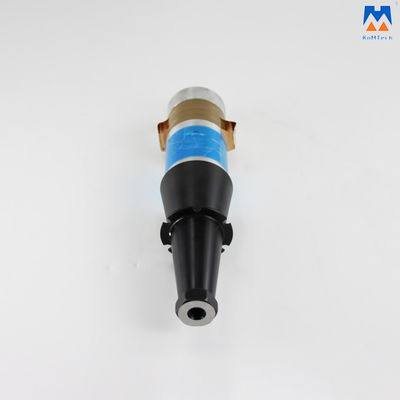

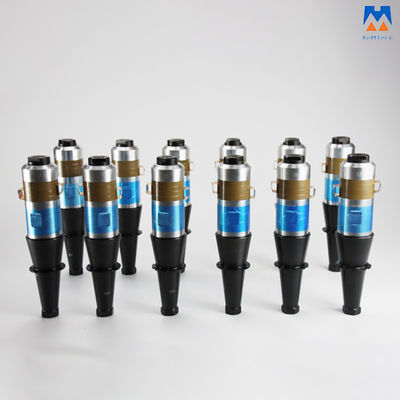

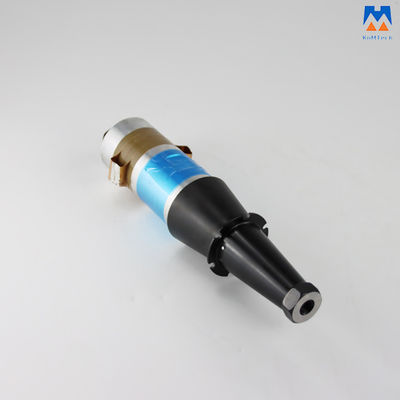

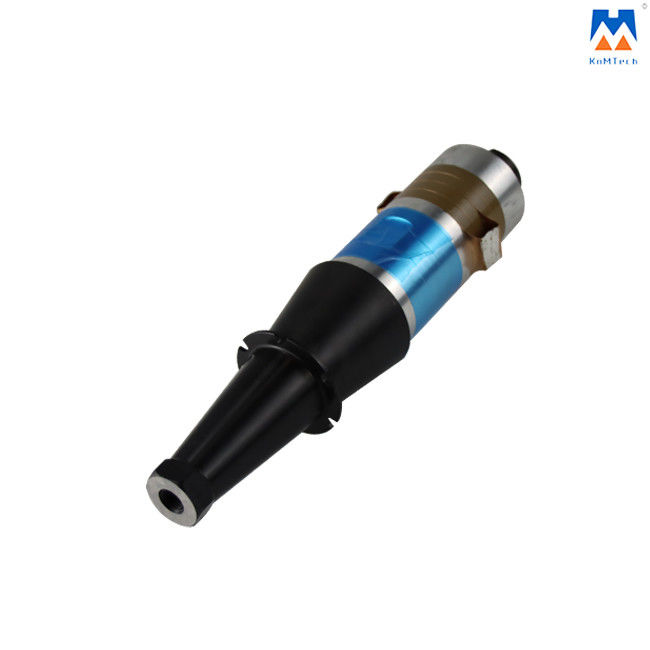

صور مفصلة:
