محلل مقاومة العنصر بالموجات فوق الصوتية 30 واط لمحول الحلقات الخزفية

يستخدم محلل العناصر بالموجات فوق الصوتية للكشف عن أجهزة الموجات فوق الصوتية الكهرضغطية والحلول المتكاملة للمعدات.بالنسبة لجهاز كهرضغطية ، إذا لم يكن هناك رنين آخر عند تردد بعيد عن تردد طنين معين ، فيمكن تقريب الجهاز الكهروإجهادي كنظام مجمع بالقرب من تردد الطنين ، وتظهر رموزه ودوائره المكافئة في الشكل الأيسر السفلي :

سمات:

1. الحجم هو فقط 24 سم * 14 سم * (10 سم بعد أول 5 سم) ، والوزن 1.95 كجم فقط.

أكثر محلل المعاوقة بالموجات فوق الصوتية المحمولة في العالم.

2. شاشة لمس كبيرة الحجم ، ليس هناك حاجة إلى زر مادي لعرض جميع المعلمات والرسومات في وقت واحد ، وهو أمر أكثر سهولة.

3. اختبار السرعة الفائقة ، اختبار 1000 نقطة يستغرق 5 ثوان فقط.

4. يمكن أيضًا توصيله بجهاز كمبيوتر ، والبرنامج متوافق تمامًا مع PV70A / 80A.

5. تردد الاختبار الأقصى يصل إلى 5MHz.

6. إن الزر المادي الوحيد الموجود على الجهاز هو أيضًا وظيفة "بدء التشغيل" الموجودة في الجزء الخلفي من لوحة العدادات

مقدمة الرسومات:

العرض الافتراضي للنظام هو "الرسم البياني لدائرة القبول" + "الرسم البياني اللوغاريتمي" ؛

الرسم البياني لدائرة القبول: مسار القبول كدالة للتردد المعروض في الإحداثيات القطبية.

الرسم البياني اللوغاريتمي: الخط الأحمر هو المنحنى اللوغاريتمي لسعة الممانعة والخط الأزرق هو منحنى طور المعاوقة.

مقدمة المعلمات:

1. تردد الرنينخ: تردد الرنين لفرع السلسلة في الدائرة المكافئة للهزاز الكهرضغطية ، حيث تكون مقاومة الهزاز الكهرضغطية هي الحد الأدنى.

2. أقصى قدر من المواصلةج ماكس: الجزء الحقيقي من قيمة السماح للهزاز الكهرضغطية عند الرنين هو الجزء الحقيقي للدخول في Fs.

3. نصف نقاط الطاقةF1وF2: الجزء الحقيقي للدخول يساوي التردد في Gmax / 2 ، ويوجد اثنان من هذه الترددات ، F2 إذا كان أكبر من F و F1 إذا كان أقل من F

4. تردد الرنين العكسيFp: التردد الرنيني لفرع متوازي لهزاز كهرضغطية يكون عنده الهزاز الكهرضغطية أكبر مقاومة

5. السعة الحرةCT: سعة الأجهزة الكهرضغطية بتردد 1 كيلو هرتز.تتوافق هذه القيمة مع القيمة المقاسة لجسر الكهرباء الرقمي.

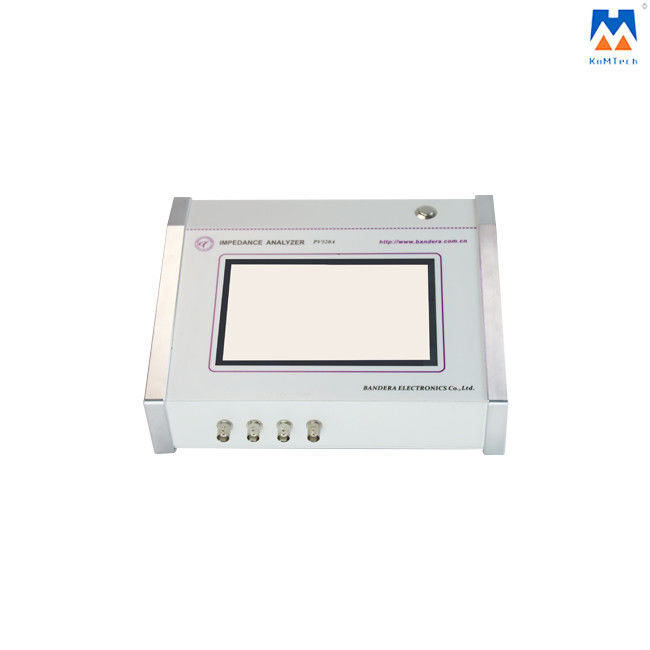

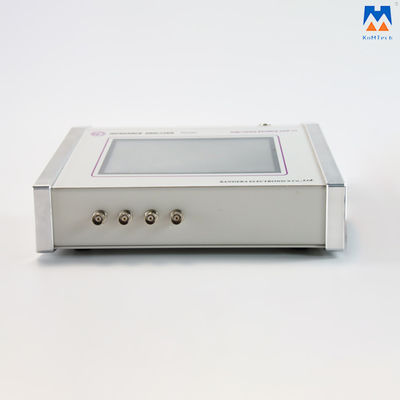

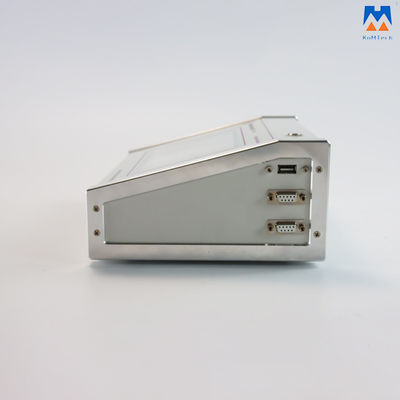

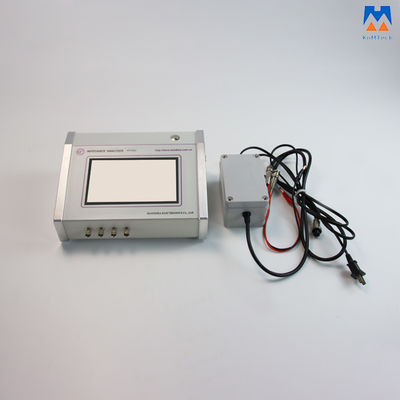

صور مفصلة:
