تفاصيل المنتج:
|
| اسم المنتج: | لحام المعادن بالموجات فوق الصوتية للكابلات النحاسية الإلكترونية | تكرر: | 20 كيلو هرتز |
|---|---|---|---|
| قوة: | 4000 واط | حجم HMI: | 10.1 بوصة تعمل باللمس ملونة |
| الجهد االكهربى: | 230V 3PNE ، ± 10٪ ؛ 50-60 هرتز | الاستخدام: | لحام المعادن ولحام النحاس ولحام الأسلاك |
| توفير خدمة ما بعد البيع: | الدعم الفني للفيديو ، الدعم عبر الإنترنت | شوط الأسطوانة (مم): | Φ100 * 50 مم |
| التحكم في ضغط الهواء: | الصمامات النسبية | الرطوبة النسبية: | 30٪ -90٪ بدون تكاثف |
| إبراز: | 4000W آلة لحام المعادن بالموجات فوق الصوتية,130 كجم آلة لحام بالموجات فوق الصوتية,20KHz 4KW لحام المعادن بالموجات فوق الصوتية |
||

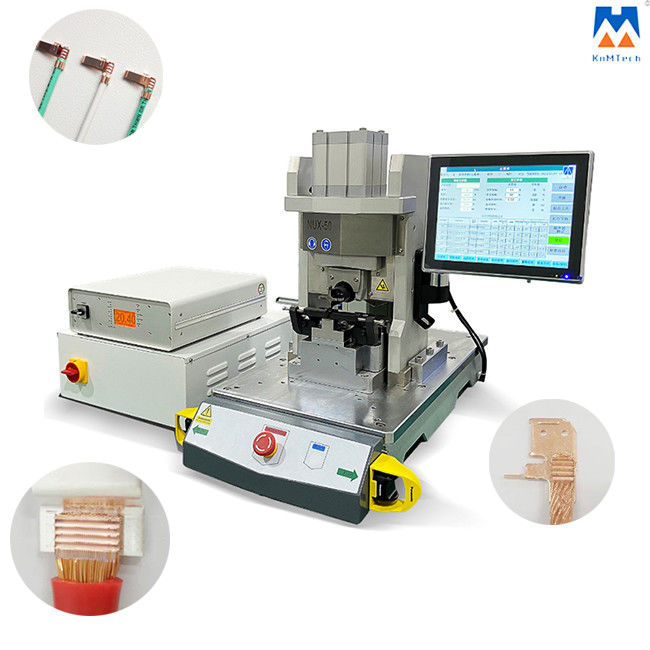

4000W لحام المعادن بالموجات فوق الصوتية لحام الأسلاك النحاسية
مبدأ العمل:
يمكن أن تنتج الموجات فوق الصوتية اهتزازًا عالي التردد ، ونستخدم هذا النوع من الاهتزاز من أجل لحام المعادن غير الحديدية بسهولة.عندما تنتقل موجة الاهتزاز عالية التردد إلى سطح الجزئين المعدنيين المراد لحامهما ، بضغط معين ، فإن سطوح الجزأين سيكون لها احتكاك على بعضها البعض مما يؤدي إلى مفصل الطبقات الجزيئية.الميزة هي سريعة ، وموفرة للطاقة ، وقوة مشتركة عالية ، وموصلية جيدة ، ولا يوجد بريق ، وهو ما يقرب من معالجة الحالة الباردة.إنه مصمم للحام الأسلاك المعدنية.
تتكون هذه الآلة من مولد طاقة ، ومحول طاقة ، وجسم آلة تعمل بالهواء المضغوط وأدوات ، وبعض مكونات التحكم مثل تسخير الأسلاك ، وجهاز قياس الأسلاك ، والمعالج الدقيق.يمكن لمولد الطاقة تحويل الجهد الخارجي (220 فولت ، 50/60 هرتز) إلى 20 كيلو هرتز (أو 15 كيلو هرتز) ، 1000 فولت ، ويتم إخراجها بعد التحكم فيها وتنظيمها بواسطة مولد الطاقة للعمل على محول الطاقة.محول الطاقة هو مكون كهربائي عالي الفعالية يمكنه تحويل الطاقة الكهربائية إلى طاقة ميكانيكية.
بالمقارنة مع المحركات الكهربائية الشائعة ، فإن محول الطاقة له ميزتان: أولاً ، يمكن للمحول تحويل الطاقة الكهربائية إلى اهتزاز خطي ، وليس دوران ؛ثانيًا ، كفاءة العمل عالية جدًا ، أي يمكنها تحويل 95٪ من الطاقة الكهربائية.بعد التحويل من خلال محول الطاقة ، تبدأ الطاقة الميكانيكية في العمل على بوق اللحام.إن قرن اللحام بالموجات فوق الصوتية مصنوع من مادة السبائك ، والتي يتم تصنيعها في شكل معين وفقًا لمبدأ الصوت.
مكبس اللحام بالموجات فوق الصوتية:
* جسم الطائرة 7075 من سلسلة Alcoa عالية الكثافة من سبائك الألومنيوم ، معدات ذات كثافة عالية ، تطبيق وكالة فضاء مرن ؛
* أربع مجموعات من كتلة انزلاق دليل السكك الحديدية من النوع الزائد ، دقة تكرار عالية ، تعمل بسلاسة
* أسطوانة محرك Festo الألمانية ، مكونات تعمل بالهواء المضغوط SMC اليابانية ، تعمل بسرعة ، واستجابة مستقرة ويمكن أن يصل ضغط اللحام الأقصى إلى 5000 N
* نظام التشفير الخطي عالي الدقة من سويسرا Baumer ، يمكن أن تصل دقة الموقع إلى 0.01 مم
* نظام استشعار الضغط عالي الدقة ، يمكن أن تصل دقة العمل إلى 1N
* رصد بيانات المسافة والضغط في الوقت الحقيقي في عملية اللحام
* يمكن لنظام الرنين الثلاثي أن يدور في جسم الطائرة 360 درجة
* الحد من دقة السكتة الدماغية الميكانيكية نظام التعريفي الكهروضوئي غير المتصل ، وآمن للاستخدام
نظام اللمس:
* واجهة تفاعلية ملونة تعمل باللمس مقاس 10.1 بوصة
* شريحة نظام متعددة النواة ، استجابة النظام أسرع
* تم اعتماد نظام التحكم القوي فائق الذكاء SIT
* 3 أنواع من وضع الزناد بالموجات فوق الصوتية و 6 أنواع من وضع اللحام لتلبية احتياجات العملاء
* 6 أنواع من مخطط مراقبة الجودة و 2 إخراج منحنى بيانات اللحام
* يمكن تخزين 99 مجموعة من خطط لحام المنتج وعشرات الآلاف من مجموعات بيانات إخراج اللحام
* لديه وظيفة نقل بيانات خرج اللحام بالشبكة ، والتي يمكن توصيلها بنظام MES للعميل لتوفير إدارة عملية جودة اللحام الذكية ووظيفة التتبع
نظام الموجات فوق الصوتية:
* التردد: 20 كيلو هرتز الطاقة: 4000 واط

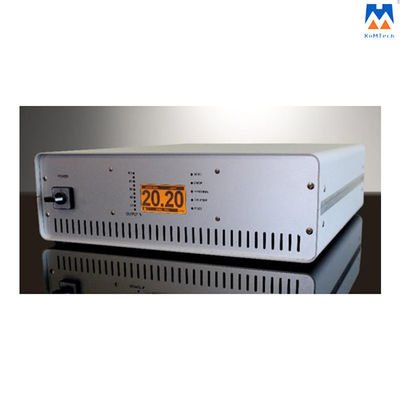

* استوردت ألمانيا مولد التردد الأوتوماتيكي الرقمي المطارد بالموجات فوق الصوتية
* مع وظيفة تعويض السعة التلقائية ، خرج طاقة مستقر ، جودة لحام أكثر موثوقية
* في الوقت الحقيقي تردد لحام شاشة LED وعرض الطاقة
* توفير إنذار غير طبيعي: تردد غير طبيعي ، تيار كبير جدًا ، طاقة زائدة ، درجة حرارة عالية جدًا ، إلخ.

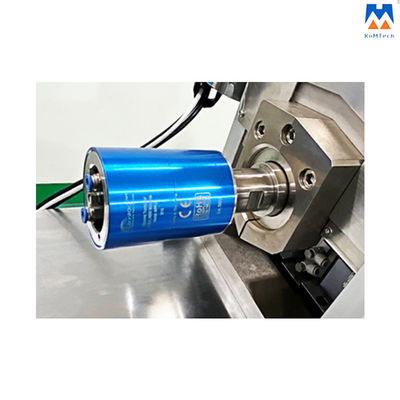

* محول طاقة بالموجات فوق الصوتية مستورد من ألمانيا ، قيمة السعة من P إلى P تصل إلى 20 ميكرون
* محول الطاقة ومعدل السعة مصنوع من مادة سبائك التيتانيوم سهل الفك وليس من السهل إتلافه.الكسب المختلف لمعدل السعة اختياري
* يمكن أن تقدم خدمة ضمان الجودة الطويلة
نظام التحكم:
* وحدة تحكم فيلدبوس ألمانيا بيكهوف ، دقيقة ومستقرة
* وحدة التحكم في الصمام النسبي الهوائي الياباني SMC المتكامل ، التحكم الرقمي الذكي لضغط اللحام ، يضمن استقرار التحكم في دقة الضغط
* إدراك نفس تقنية ضغط اللحام متعدد الأقسام
* دعم التعرف على رمز الباركود متعدد العلامات التجارية مسح وظيفة البندقية
* دعم شبكة الدولة RS485 RS232 لنقل البيانات
* دعم وظيفة الوصول إلى بيانات USB
* دعم وحدة التحكم في الاتصال المباشر الشخصي للكمبيوتر الشخصي
* مع توسيع منفذ الإخراج 2 في 2
* مساحة التخزين الداخلية للجهاز 16 جيجا
تركيبات اللحام:
* تصميم كل مجموعة من تركيبات اللحام بشكل مستقل وفقًا لمظهر منتج العميل ومتطلبات اللحام
* مواد رأس اللحام بالموجات فوق الصوتية مصنوعة من مسحوق الصلب المستورد من أوروبا وأمريكا.بعد المعالجة الحرارية ، يمكن أن تصل الصلابة إلى 62 ~ 63 درجة.تتميز بصلابة مقاومة عالية للاهتراء وصلابة عالية بحيث يمكن أن يكون لرأس اللحام عمر خدمة أطول
* يتم تحليل كل رأس لحام بواسطة برنامج محاكاة لضمان أفضل خطة إنتاج
* تردد مركز رأس اللحام: 19950 ± 100 هرتز
* فقدان الطاقة لرأس اللحام أقل من 200 واط
* قاعدة سندان اللحام مصنوعة من قوالب فولاذية مستوردة من اليابان ، مما يضمن عمر الخدمة الكامل لها
المواصفات الفنية:
| مولد الموجات فوق الصوتية | |
| واجهة HMI | 10.1 بوصة تعمل باللمس ملونة |
| نظام التحكم بالحركة | تحكم هوائي |
| التردد (كيلو هرتز) | 20 كيلو هرتز |
| قوة (W) | 4000 واط |
| تعديل التردد | تتبع التردد التلقائي الذكي |
| التشفير الخطي | عرض رقمي |
| دقة الموقف (مم) | الدقة ± 0.02 مم |
| شوط الاسطوانة (مم) | Φ100 * 50 مم |
| التحكم في ضغط الهواء | الصمامات النسبية |
| تنبيه المولد | شذوذ التردد / التيار الزائد / الطاقة الزائدة / درجة الحرارة الزائدة |
| الرطوبة النسبية | 30٪ -90٪ بدون تكاثف |
| درجة حرارة التشغيل | 5 درجة مئوية إلى + 55 درجة مئوية |
| مصدر الهواء | يجب أن يكون الهواء المضغوط نظيفًا وجافًا وخاليًا من مواد التشحيم |
| الجهد (V) | 230V 3PNE ، ± 10٪ ؛ 50-60 هرتز |
| البعد (L * W * H) مم | 560 * 612 * 750 ملم |
| الوزن (كجم) | حوالي 130 كجم |
| مراقب | |
| نظام التحكم | نظام التحكم الذكي SIT |
| اللغة (رمز) | صيني / ياباني / انجليزي / كوري |
| ماكس ضغط الهواء (الأم) | 0.8 ميجا باسكال |
| وقت اللحام الأقصى (S) | 5S |
| وحدة الحجم | مم / بوصة |
| وحدة القوة | مبا / بار / بسي / كبا |
| طريقة الزناد | الوقت / الضغط / الموقف |
| طريقة اللحام | وضع الوقت / الوضع النسبي / الوضع المطلق / وضع الطاقة / الطاقة القصوى / ضغط الذروة |
| نطاق القدرة (W) | ≤ 4000 واط |
| وقت اللحام الأقصى (S) | 5S |
| التحكم في السعة | فترة واحدة من السعة / السعة المقسمة |
| رقابة جودة | الوقت / الموضع النسبي / الموقف المطلق / الطاقة / القوة |
| منحنى اللحام | 3 مجموعات |
| طريقة تشغيل الهواء | قياسي / متعدد المراحل |
| نطاق ضغط الهواء (الأم) | 0.05 ميجا باسكال |
| أقصى ضغط (N) | 5000N |
| إدارة المعلمات | 99 مجموعة |
سمات:
* هيكل لحام هيكل قوي
* المكونات الأساسية لحام بالموجات فوق الصوتية المستوردة
* نظام التحكم المتقدم في الأجهزة والبرامج
* أكثر من 10 سنوات من الخبرة الفنية في اللحام بالموجات فوق الصوتية
* مقر الدعم الفني في ألمانيا
* تصميم وإنتاج تركيبات احترافية
* 7 * 24 ساعة من فريق خدمة ما بعد البيع المحلي
* أداء تكلفة شامل للغاية
طلب:
السيارات ، والإلكترونيات ، والأجهزة المنزلية ، والمكونات الصناعية ، ومكونات الأسلاك الكهربائية ، والولاعات ، والألعاب ، والأدوات ، والأجهزة الطبية ، والأجهزة الشخصية ، والمزيد.
صور مفصلة:
