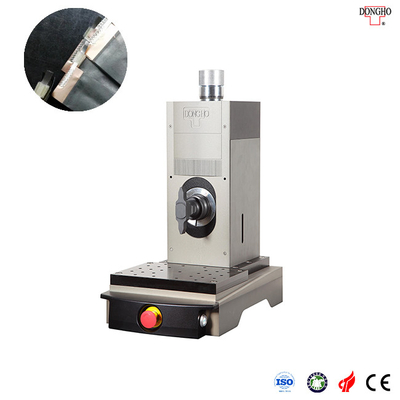

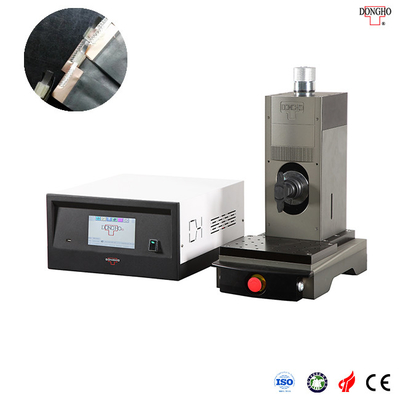

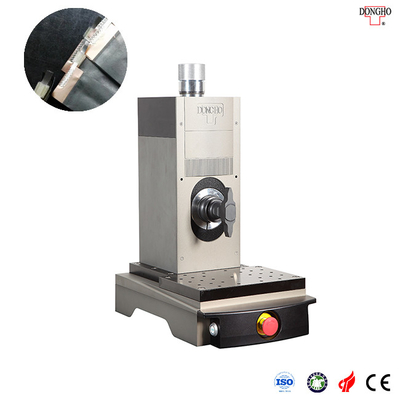

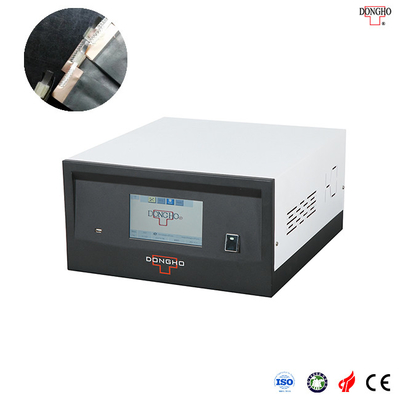

معدات لحام النحاس بالموجات فوق الصوتية للألمنيوم والنيكل

معدات لحام المعادن بالموجات فوق الصوتية لحام الألومنيوم والنحاس والنيكل


اللحام بالموجات فوق الصوتية للنحاس والألمنيوم والمعادن غير الحديدية الأخرى هو عملية ربط ناضجة ، تستخدم على نطاق واسع في مجالات السيارات والإلكترونيات الاستهلاكية.نظرًا للتطور السريع للمركبات الكهربائية ذات الطاقة الجديدة والطلب المتزايد على بطاريات الليثيوم أيون ، فقد زاد تطبيق اللحام بالموجات فوق الصوتية لرقائق النحاس وورق الألومنيوم بشكل كبير.
المراحل الثلاث الرئيسية للحام المعادن بالموجات فوق الصوتية لتشكيل الروابط الجزيئية هي:
1. تسببت الحركة النسبية في تشوه القص والبلاستيك - تشوه البلاستيك الأولي - على السمات المحدبة الخشنة على سطح التوصيل.
2. يؤدي الاهتزاز بالموجات فوق الصوتية إلى تشتت طبقة الأكسدة (أو الملوثات) والمزيد من التشوه البلاستيكي للسمات المرتفعة على الموصلات.يؤدي هذا إلى زيادة مناطق التلامس بين المعادن وتشكيل مناطق اللحام ، والمعروفة أيضًا باسم العوالم الدقيقة.
3. مزيد من الاهتزاز بالموجات فوق الصوتية سيؤدي إلى زيادة سطح التلامس ، مما سيزيد من منطقة اللحام.


الميزة الحاسمة لحام المعدن بالموجات فوق الصوتية هي اللحام "البارد" ، حيث تتشكل الوصلات عند درجات حرارة أقل بكثير من نقطة انصهار المعدن.تكون درجة الحرارة حوالي 1 / 3-1 / 2 فقط من نقطة انصهار المعدن (درجة حرارة إعادة التبلور أثناء التلدين) ، وهي عملية لحام بالضغط الصلبة والصلبة.

المعايير الفنية:

مزايالمعدات اللحام المعدنية بالموجات فوق الصوتية:

1 ، الموصلية الكهربائية الجيدة بعد اللحام ، مقاومة منخفضة جدًا أو شبه معدومة.
2 ، آلة لحام المعادن بالموجات فوق الصوتية قريبة من المعالجة الباردة ، وقطعة الشغل لا تلدين ، ولا أثر للأكسدة.
3 ، قوة عالية الانصهار.
4 ، آلة لحام المعادن بالموجات فوق الصوتية لحام سطح المعدن متطلبات منخفضة ، الأكسدة أو الطلاء الكهربائي يمكن أن تكون ملحومة.
5 ، آلة لحام المعادن بالموجات فوق الصوتية وقت اللحام قصير ، لا تحتاج إلى أي تدفق أو غاز أو لحام.
6 ، عملية اللحام لا تحتاج إلى تبريد المياه وحماية الغاز ، وأجزاء اللحام لا تشوه.

تطبيق:

صناعة مركبات الطاقة الجديدة:أصبح لحام عمود الدوران على حزمة بطارية الليثيوم للسيارات الكهربائية شائعًا الآن ، بالإضافة إلى لحام تسخير الأسلاك وتسخير الأسلاك داخل السيارة ولحام تسخير الأسلاك والطرف.
مهنة الطب.التطبيق الأكثر شيوعًا هو لحام الدبوس على دوائر متكاملة في المعدات الطبية.لا تتطلب العملية غراء أو مواد لاصقة ، فقط ربط مادة الجسم.مثل أجهزة تنظيم ضربات القلب المستخدمة في علاج المرضى وأجهزة الاستشعار المزروعة في الجسم.بالإضافة إلى ذلك ، يستخدم اللحام بالموجات فوق الصوتية على نطاق واسع في تصنيع القسطرة الوريدية ، ومرشحات الدم / الغاز ، وآلات غسيل الكلى ، والصمامات ، والمرشحات.
صناعة الإلكترونيات والكمبيوتر:تستخدم في الرقائق والمحركات والمكثفات وذاكرة فلاش والمعالجات الدقيقة والمحولات وغيرها من المنتجات.تجمع عملية اللحام بين المعدن الرقيق ، عادةً من الألومنيوم أو النحاس ، مع مادة سميكة لتوصيل الأسلاك والدوائر بسلاسة.يمكنه توصيل الدوائر بسهولة على لوحة الدوائر ، مما يجعلها مثالية للهواتف الذكية وأجهزة الكمبيوتر.
صناعة الفضاء:عند تصنيع أجزاء المحرك ، يتم لحام المواد المعدنية غير الحديدية مثل الألومنيوم بالفولاذ.بعد اللحام ، تتمتع المكونات بقوة سحب عالية ، وحجم دقيق ، ومظهر جميل.يمكنها أيضًا تلبية متطلبات أداء الختم ومقاومة تأثير الغرفة المغلقة بعد اللحام.
صناعة التبريد:تم استخدام الأنابيب النحاسية كمكونات لنظام التبريد وتكييف الهواء.لأن النحاس كان غالي الثمن ، تم استخدام أنابيب الألمنيوم بدلاً من ذلك.ومع ذلك ، بغض النظر عن استخدام أنابيب النحاس أو الألومنيوم ، يمكن استخدام الموجات فوق الصوتية في لحام الصفائح أو الختم.
