تفاصيل المنتج:
|
| اسم المنتج: | لوحة ترشيح الهواء الساخن لحام | الجهد االكهربى: | 380V 50 / 60HZ 3 عبارات |
|---|---|---|---|
| تدفق ضغط الهواء: | 110 لتر / دقيقة | قوة: | 10 كيلو وات |
| الاستخدام: | جهاز لحام اللوح الساخن البلاستيكي | توفير خدمة ما بعد البيع: | الدعم الفني للفيديو ، الدعم عبر الإنترنت |
| وزن: | 950 كجم | ضمان: | سنة واحدة |
| تسليط الضوء: | آلة لحام اللوح الساخن 10KW,آلة لحام اللوح الساخن 110L / MIN,آلة لحام اللوح الساخن 950KG |
||

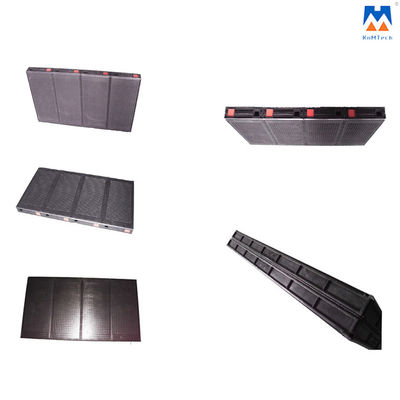

تم تصميم هذه الآلة لربط الجزأين من لوحة مرشح الهواء بطريقة التسخين الكهربائي للوحة الساخنة.يتم التحكم فيه هيدروليكيًا لحركة لحام لوحة مرشح الهواء ذات الحجم الكبير.

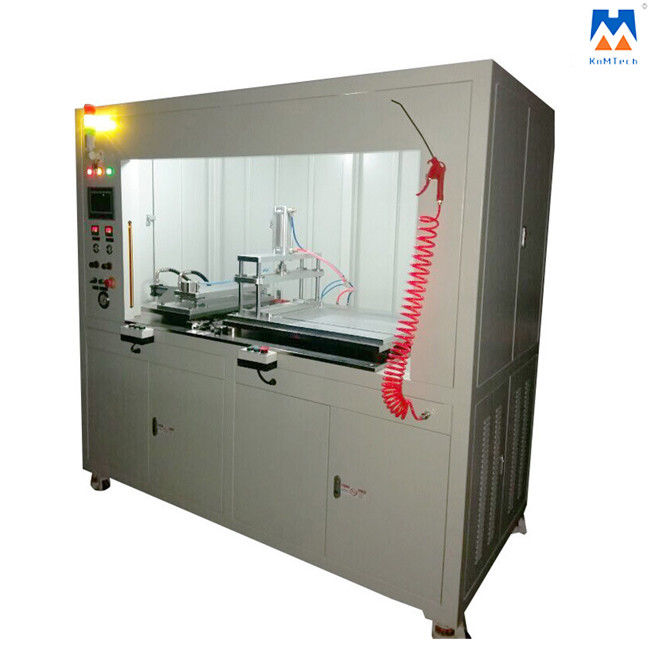

رسم الآلة:
تصميم الهيكل:
هيكل الآلة
أبعاد الماكينة (L) 1200 × (W) 800 × (H) 1500 (MM) (كمرجع)
إنه بناء فولاذي ملحوم عالي الجودة.
يتم رش لونه حسب متطلبات العميل.
وحدة القوالب الساخنة
وتتكون من صفيحة ساخنة ، قوالب ساخنة ، أنابيب تسخين ، زوج حراري وحامل صفيحة ساخنة.
مبدأ العمل هو رفع صعودا وهبوطا.
تتكون وحدة القوالب من قوالب ساخنة من اليسار واليمين وحامل قياسي.وهي متصلة بمسامير ضبط دقيقة.القوالب الساخنة من النحاس أو سبائك الألومنيوم.
أجزاء التحكم الإلكتروني
| S / N | جزء اسم | جزء العلامة التجارية |
| 1 | PLC | سيمنز |
| 2 | شاشة تعمل باللمس 5.7 | سيمنز |
| 3 | جهات الاتصال | سيمنز |
| 4 | تحكم في درجة الحرارة | اومرون |
| 5 | ستائر الأمان | جهاز استشعار شنغهاي |
| 6 | تناوب | ويلدمولر (ماركة ألمانية) |
| 7 | اضغط على زر التبديل | ايزومي |
| 8 | مرحل الحالة الصلبة | شيماندين |
| S / N | جزء اسم | العلامة التجارية الجزء |
| 1 | اسطوانة | فيستو |
| 2 | صمام الملف اللولبي | فيستو |
| 3 | كوب مرشح | فيستو |
| S / N | جزء اسم | العلامة التجارية الجزء |
| 2 | مضخه وقود | يوسي يوكن |
| 3 | محرك | يوسي يوكن |
| 4 | اسطوانة هيدروليكية | يوسي يوكن |
| 5 | صمام الملف اللولبي | يوسي يوكن |
| 6 | صمام الفيضان | يوسي يوكن |
| 7 | صمام تنظيم السرعة | يوسي يوكن |
| 8 | صمام أحادي الاتجاه للتحكم الهيدروليكي | يوسي يوكن |
| 9 | صمام أحادي الاتجاه | يوسي يوكن |
| 10 | برودة | يوسي يوكن |
| 11 | التركيبات الهيدروليكية | سكون |
| 13 | خزان النفط | KNM |
| S / N | جزء اسم | جزء العلامة التجارية |
| 1 | دليل خطي | هيوين |
| 2 | كتلة خطية | هيوين |
| 3 | تحمل الخطية | هيوين |
| 4 | هادي | هيوين |
| S / N | جزء اسم | مادة | وحدة المعالجة |
| 1 | حامل القالب | 45 # فولاذ | KNM |
| 2 | العفن البارد | 6061 ألومنيوم | KNM |
| 3 | العفن الساخن | الصلب H13 | KNM |
| 4 | قضيب التوجيه ، غطاء التوجيه ، حد التوقف | العفن الصلب | KNM |
الأجزاء الميكانيكية
| S / N | جزء اسم | العلامة التجارية الجزء |
| 1 | حاسب مركزي | أنبوب مربع فولاذي عالي الجودة مصنوع في الصين |
| 2 | تغطية | صفائح مدلفنة على البارد عالية الجودة |
| 3 | الأجزاء الداعمة | فولاذ عالي الجودة صنع في الصين |
| 4 | أجزاء الحركة | فولاذ عالي الجودة صنع في الصين |
معلمات الآلة
| البعد: | (L) 1200 × (W) 800 × (H) 1500 (مم) |
| وزن: | 950 كجم |
| قوة الآلة: | 10 كيلو واط |
| ضغط: | 380V 50 / 60HZ 3 عبارات |
| تدفق ضغط الهواء: | 110 لتر / دقيقة |
| الأجزاء الكهربائية: | PLC & شاشة تعمل باللمس باللغة الصينية |
